Įvadas :
Ši mašina yra specialaus dizaino, skirta milteliams pakuoti į pagalvės dugną. Jis plačiai naudojamas pakuoti kvietinius miltus ir cheminius miltelius. Į šią mašiną įeina vienas komplektas ZL2000 sraigto užpildymo mašina, vienas komplektas ZL520 vertikalaus maišelio formavimo pildymo mašina. Vienas rinkinys Atvira burna. maišų transportavimo mašina ir valdymo sistema. Visą mašiną valdo PLC ir veikia spalvotas jutiklinis ekranas.
Krepšį nešantis konvejeris
Darbo eiga:
1, automatinis medžiagos svėrimas ir iškrovimas
2, Automatinis maišelio gaminimas ir medžiagos užpildymas
3, Automatinis maišo išleidimas ant transportavimo mašinos su moduliu
4, maišelio siuntimas į rankinį siurbimą ir sandarinimą
Išsami informacija apie mašiną

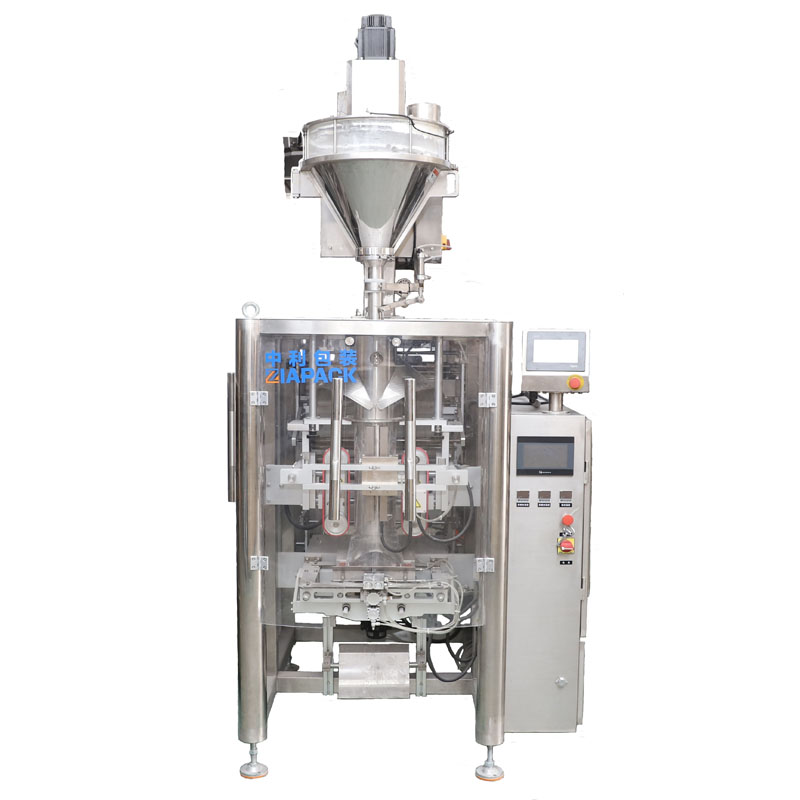

1, ZL520 Vertikalaus maišelio formavimo užpildymo sandarinimo mašina
Mašinos blokas yra specialiai sukurtas mažų maišelių pakavimui. Ši mašina gali savarankiškai užbaigti maišelio gaminimą, užpildymą (oro užpildymą arba išleidimą, kaip pasirinktis), sandarinimo (skylučių išmušimą, kaip pasirinktis), kodų spausdinimą, maišelių skaičiavimą ir tt, automatinį plėvelės taisymą. Įrenginys. Mašinos rėmas ir medžiagos kontaktinė dalis pagaminta iš SUS304. PLC ir jutiklinis ekranas pritaikyti Siemens prekės ženklui. Pritaikyti Panasonic servovariklį horizontaliam sandarinimui, kuris yra greitas ir stabilus. Ir pneumatinės dalys pritaikytos Air Tac prekės ženklui. Pagrindiniai elektriniai komponentai pritaikyti Omron ir Schneider prekės ženklas, kurį lengva valdyti
Techniniai parametrai
Svėrimo diapazonas: 500-1000 gramų
Pakavimo greitis: 20-50 maišelių/min
Krepšelio dydis: (80-350)*(60-260)mm (L*W)
Suslėgto oro poreikis: 0,6 MPa 0,65 m³/min
Ritės išorinis skersmuo: 400 mm
Vidinis skersmuo: 75 mm
Mašinos svoris: 800 kg
Maitinimo šaltinis: 5,5kW 380V ± 10% 50Hz
Pagrindinės savybės ir charakteristikos:
Platus maišelių asortimentas: pagalvių ir guminių maišelių (pasirinktinai).
Didelis greitis: daugiau nei 20-60 maišų / min
Lengva valdyti: PLC valdiklis ir spalvotas jutiklinis ekranas, gedimų indikacija jutikliniame ekrane.
Lengva reguliuoti: tik apie 10 minučių keisti skirtingus maišelius.
Dažnių reguliavimas: greitį galima reguliuoti pagal dažnio konversiją diapazone.
Aukšta automatika: nepilotuojamas svėrimo ir pakavimo procese, mašinos aliarmas automatiškai sugenda.
Sauga ir higiena: nėra plėvelės, mašina sukels signalą.
Įjunkite signalizaciją ir sustabdykite netinkamą oro slėgį.
Saugos apsaugai su apsauginiais jungikliais, mašinos signalizacija ir stabdymas, kai atidaromi apsauginiai apsaugai.
Higieniška konstrukcija, gaminio kontaktinės dalys yra sus304 nerūdijančio plieno
